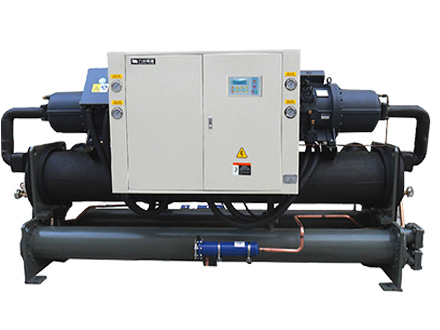

水冷式螺桿冷水機組

水冷式螺桿冷水機組

水冷螺桿式冷水機組以選用螺桿式壓縮機而得名，主要由螺桿制冷壓縮機、冷凝器、蒸發器以及電控元件、儀表等構成，具有結構緊湊、尺寸小、易損件少、使用維護簡單方便、運行穩定等優點。在大型工業制冷及中央空調系統方面應用比較多。
在線訂購

機組特點：
壓縮機選用品牌半封閉螺桿式壓縮機及電控元件；
安全保護裝置齊全，性能穩定、噪音低、使用三壽命長；
采用PLC可編程觸摸控制器，人機界面，操作簡單便捷，機組運行狀況一目了然；
機型采用單壓縮機或多壓縮機組合制冷系統。壓縮機可依負載變化，自動交替運轉，平衡各壓縮機的運行時數，達到節省能耗及延長了冷水機組的使用期限的效果。便于能量調節，在部分負荷時更加節能；
整機開放式結構，安裝及維護簡單方便，可隨時檢查機組運行情況；
水冷螺桿式冷水機組（單機型）技術參數:

型號			TC-100W	TC-135W	TC-180W	TC-195W	TC-235W	TC-260W	TC-305W	TC-320W	TC-350W	TC-385W
名義制冷量		KW	100	135	180	195	235	260	305	320	350	385
名義制冷量		104kcal/h	8.6	11.6	15.5	16.8	20.3	22.4	26.3	27.6	30.2	33.2
運行控制方式			PLC可編程控制器全自動控制
電源			380V/3N/50HZ
壓縮機	型式		5-6非對稱半封閉雙螺桿壓縮機
	數量		1臺
	啟動類型		Y-△啟動
	能量調節		0-33-66-100%			0-25-50-75-100%
	輸入功率	KW	22.6	29.8	37.3	41	49.9	54.3	61.1	64.3	70.8	78
	額定電流	A	39.3	51.9	64.9	71.3	86.8	94.5	106.3	111.9	123.2	135.7
蒸發器	型式		高效殼管干式換熱器
	水量	m³/h	17.2	23.2	31	33.6	40.6	44.8	52.6	55.2	60.4	66.4
	配管管徑	DN	DN65		DN80		DN100					DN125
	水壓降	kpa	48	48	50	50	50	52	54	55	55	58
冷凝器	型式		高效殼管干式換熱器
	水量	m³/h	21.5	29	38.7	41.9	50.5	55.9	65.6	68.8	75.3	82.8
	配管管徑		DN65		DN80		DN100					DN125
	水壓降	KPa	46	46	47	47	48	49	51	53	53	56
制冷劑	類型		R22
制冷劑	充注量	kg	20	27	36	39	47	52	61	64	70	77
外形尺寸	長	mm	2100	2360	2450	2860	2860	2860	2860	2860	2860	3225
	寬	mm	700	700	900	900	900	900	900	900	900	900
	高	mm	1410	1520	1580	1600	1720	1745	1745	1770	1880	1960
機組重量		KG	850	1050	1270	1340	1640	1680	1720	1750	2080	2300
運行重量		KG	900	1150	1420	1540	1890	1940	1990	2050	2330	2550

水冷螺桿式冷水機組（雙機型）技術參數:

型號			TC-200WD	TC-270WD	TC-360WD	TC-390WD	TC-470WD	TC-520WD	TC-610WD	TC-640WD	TC-700WD	TC-770WD
名義制冷量		KW	200	270	360	390	470	520	610	640	700	770
名義制冷量		104kcal/h	17.2	23.3	31	34	40.5	44.8	52.6	55.2	60	66
運行控制方式			PLC可編程控制器全自動控制
電源			380V/3N/50HZ
壓縮機	型式		5-6非對稱半封閉雙螺桿壓縮機
	數量		2臺
	啟動類型		Y-△啟動
	能量調節		0-16.5-33--50-66-83.5-100%			0-12.5-25-37.5-50-62.5-75-87.5-100%
	輸入功率	KW	45.2	60	75	82	99.8	108.6	122.2	128.6	141.6	156
	額定電流	A	78.6	103.7	129.8	142.7	173.7	189	212.6	223.8	246.4	271.4
蒸發器	型式		高效殼管干式換熱器
	水量	m³/h	34.4	46.6	62	68	81	89.6	105.2	110.4	120	132
	配管管徑	DN	DN80	DN100			DN125					DN150
	水壓降	kpa	50	52	52	53	54	55	55	55	60	68
冷凝器	型式		高效殼管干式換熱器
	水量	m³/h	43	58.1	77.4	83.9	101.1	111.8	131.2	137.6	150.5	165.6
	配管管徑		DN65×2		DN80×2		DN100×2				DN125×2
	水壓降	KPa	45	45	45	47	50	52	53	55	58	60
制冷劑	類型		R22
制冷劑	充注量	kg	40	54	72	78	94	103	121	127	139	153
外形尺寸	長	mm	3370	3370	3470	3470	3500	3500	3500	3600	3780	3780
	寬	mm	900	900	1100	1100	1300	1300	1300	1300	1300	1300
	高	mm	1440	1440	1530	1580	1760	1780	1820	1875	1970	1980
機組重量		KG	1650	1850	2300	2400	2800	3000	3100	3200	4000	4500
運行重量		KG	1900	2150	2550	2750	3350	3550	3600	3750	4450	4950

備注：
* 名義工況中參數如下：冷凍水進水溫度12℃，出水溫度7℃；冷卻水進水溫度30℃，出水溫度35℃；
* 溫度條件：冷凍水出水溫度范圍5℃~15℃，冷卻水進水溫度范圍19℃~33℃；
* 蒸發器和冷凝器的水側設計承受壓力為1.0MPa；
* 名義工況中蒸發器水側污垢系數為0.018m2·℃/kw，冷凝器水側污垢系統為0.044m2·℃/kw;
* 保留更改上述尺寸或參數而不另行通知的權利
