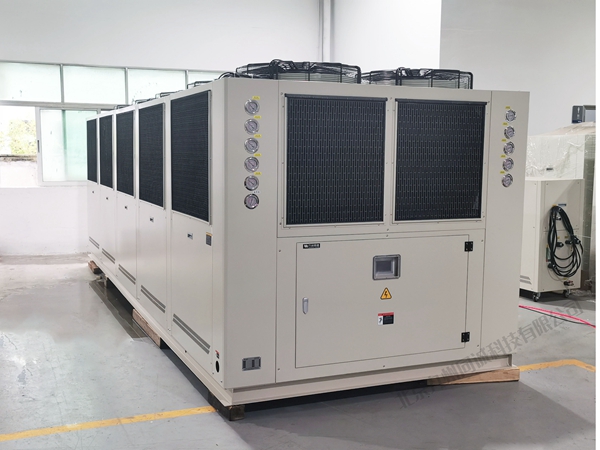

風冷式螺桿冷水機組

風冷式螺桿冷水機組

風冷式螺桿冷水機組不需要配備冷卻水泵、冷卻塔等輔助設備，可大量節省材料及工程安裝費用，甚至不需要設置機房。可應用于賓館、酒樓、商場、學校、醫院、辦公室等各類工業與民用建筑環境空調系統。
在線訂購

機組特點：
冷凝器為翅片式，采用雙油波紋親水鋁鉑，由換熱器加工設備制造，具有結構緊湊、體積小、體重輕、換熱好等優點，并配置低轉速的大葉軸流風機，可以降低運行噪音，減少對周圍環境的影響。
?機組控制系統采用進口PLC程式控制器，人機界配置
?大熒幕觸摸屏，介面簡便大方，操作直觀簡便。
?機組具有可靠的安全保護裝置，包括：高低壓保護器，排氣過熱保護器，壓縮機電機過熱保護器，過載電流保護器，防凍溫度保護器，水流保護器，緊急停止開關，感溫式易熔栓，安全閥等。
風冷螺桿式冷水機組（單機型）技術參數:

型號			TC-90C	TC-120C	TC-155C	TC-165C	TC-210C	TC-225C	TC-265C	TC-280C	TC-305C	TC-330C
名義制冷量		KW	90	120	155	165	210	225	265	280	305	330
名義制冷量		104kcal/h	8	10	13	14	18	19	23	24	26	28
名義制熱量		KW	98	130	168	179	228	244	288	304	331	358
名義制熱量		104kcal/h	8	11	14	15	20	21	25	26	28	31
運行控制方式			PLC可編程控制器全自動控制
電源			380V/3N/50HZ
整機功率		KW	28.6	38.1	48	53.1	66.8	71.1	79.3	76.4	91.9	100.6
整機運轉電流		KW	50.1	66.7	84	92.9	116.9	124.4	138.8	147.4	160.8	176.1
壓縮機	型式		5-6非對稱半封閉雙螺桿壓縮機
	啟動類型		Y-△啟動
	能量調節		0-33-66-100%			0-25-50-75-100%
	制冷功率	KW	26.8	35.4	44.4	48.7	60.2	64.5	72.7	76.4	84.1	91.8
	制冷電流	A	46.9	62	77.7	85.2	105.4	112.9	127.2	133.7	147.2	160.7
	制熱功率	KW	26.1	34.5	43.3	47.5	58.7	76.9	82.4	74.5	82	89.5
	制熱電流	A	45.7	60.4	75.8	83.1	102.7	134.6	144.2	130.4	143.5	156.6
蒸發器	型式		臥式殼管干式蒸發器
	水量	m³/h	15.5	20.7	26.7	28.4	36.1	38.7	45.6	48.2	52.5	56.8
	配管管徑	DN	65	65	80	80	100	100	100	100	100	125
	水壓降	kpa	44	45	47	49	50	50	50	50	52	55
冷凝器	型式		親水鋁箔套高效內螺紋銅管翅片式
冷凝器	風量		34200	45600	58900	62700	78900	85500	100700	106400	115900	125400
冷凝軸流風扇	數量		6	6	8	8	6	6	6	6	6	8
冷凝軸流風扇	單臺功率	KW	0.3	0.45	0.45	0.55	1.1	1.1	1.1	1.3	1.3	1.3
制冷劑	類型		R22
制冷劑	充注量	kg	24	31	41	43	55	59	69	73	80	86
外形尺寸	長	mm	2450	2750	2950	3200	3200	3200	3200	3200	3550	4400
	寬	mm	1350	1400	1400	1500	2200	2200	2200	2200	2200	2200
	高	mm	2020	2020	2200	2200	2300	2300	2300	23500	23500	23500
機組重量		KG	1850	2000	2400	2600	2800	2950	3100	3300	3550	37500
運行重量		KG	2000	2200	2600	2900	3100	3180	3350	3600	3900	4100

風冷螺桿式冷水機組（雙機型）技術參數:

型號			TC-180CD	TC-240CD	TC-310CD	TC-330CD	TC-420CD	TC-450CD	TC-530CD	TC-560CD	TC-610CD	TC-660CD
名義制冷量		KW	180	240	310	330	420	450	530	560	610	660
名義制冷量		104kcal/h	15	21	27	28	36	39	46	48	52	57
名義制熱量		KW	196	260	336	358	456	488	576	608	662	716
名義制熱量		104kcal/h	17	22	29	31	39	42	50	52	57	62
運行控制方式			PLC可編程控制器全自動控制
電源			380V/3N/50HZ
整機功率		KW	56.9	75.3	96.6	106.2	134.8	142	158.4	170.8	183.9	201.8
整機運轉電流		KW	99.6	131.8	169.1	185.9	235.9	248.5	277.2	298.9	321.7	353.2
壓縮機	型式		5-6非對稱半封閉雙螺桿壓縮機
	啟動類型		Y-△啟動
	能量調節		0-16.5-33--50-66-83.5-100%			0-12.5-25-37.5-50-62.5-75-87.5-100%
	制冷功率	KW	53.6	70.8	88.8	97.4	120.4	129	145.4	152.8	168.2	183.6
	制冷電流	A	93.8	123.9	155.4	170.5	210.7	225.8	254.5	267.4	294.4	321.3
	制熱功率	KW	52.2	69	86.6	95	117.4	153.8	164.8	149	164	179
	制熱電流	A	91.4	120.8	151.6	166.3	205.5	269.2	288.4	260.8	287	313.3
蒸發器	型式		臥式殼管干式蒸發器
	水量	m³/h	31	41.3	53.4	56.8	72.3	77.5	91.2	96.4	105	113.6
	配管管徑	DN	80	100	100	125	125	125	150	150	150	200
	水壓降	kpa	46	47	49	51	52	52	52	52	54	57
冷凝器	型式		親水鋁箔套高效內螺紋銅管翅片式
冷凝器	風量		68400	91200	117800	125400	159600	17100	201400	212800	231800	250800
冷凝軸流風扇	數量		6	6	6	8	8	10	10	10	12	14
冷凝軸流風扇	單臺功率	KW	0.55	0.75	1.3	1.1	1.8	1.3	1.3	1.8	1.3	1.3
制冷劑	類型		R22
制冷劑	充注量	kg	47	63	81	86	110	118	139	146	160	173
外形尺寸	長	mm	3800	3800	4200	4400	4600	5600	5600	5600	6900	8000
	寬	mm	2000	2000	2200	2200	2200	2200	2200	2200	2200	2200
	高	mm	2300	2300	2300	2300	2500	2500	2500	2500	2500	2500
機組重量		KG	3200	3330	3850	4400	4800	4950	5150	54500	5750	5900
運行重量		KG	3500	3700	4200	4800	5300	5500	5680	6000	6300	6500

備注：
* 制冷工況：冷水進水溫度12℃，出水溫度7℃，環境溫度35℃；
* 制熱工況：熱水進水溫度40℃，出水溫度45℃，環境干球溫度7℃，濕球溫度6℃；
* 蒸發器的水側設計承受壓力為1.0MPa；
* 名義工況中蒸發器水側污垢系數為0.018㎡·℃/kw，冷凝器水側污垢系統為0.044㎡·℃/kw;
* 保留更改上述尺寸或參數而不另行通知的權利
